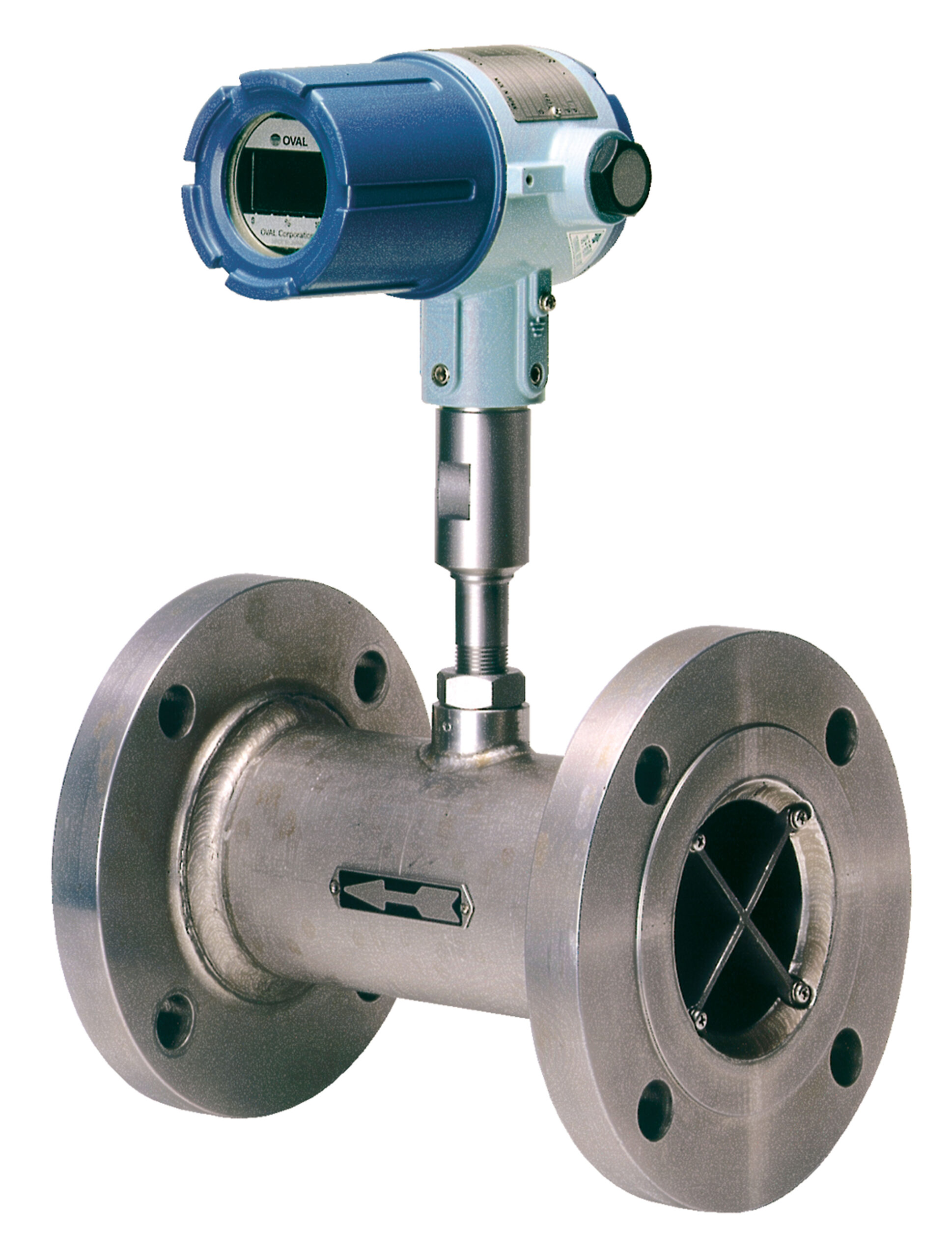

OVAL FLOWMETER EX TURBINE

Major specifications

Model Standard type, low viscosity type Standard type, high viscosity type
Nominal size 15~50mm 80~400mm
Connection JIS 10, 16, 20, 30K Flange, ASME/JPI 150, 300 Flange
Flow range 0.63~54m3/h(standard type, 5 types) 10~4500m3/h(standard type, 8 types)
Operating temp. range -30~+120℃(standard, for non-explosionproof type)
Operating temp. range 4.51 MPa (depends on connection standard and operating temperature)
Accuracy ±0.2% or ±0.5% of reading
Power supply DC-powered
Body material SUS304, other
Output Analog or pulse
Configuration Explosionproof or non-explosionproof, IP66
Applicable fluids Petroleum, liquefied gas, water, other

*: Flowmeters for high temperature of 350°C max. and for low temperature of -196°C min. are available.

Description

OVAL FLOWMETER EX TURBINE

OVAL FLOWMETER EX TURBINE adalah Pengukur aliran turbin untuk aplikasi industri yang memungkinkan pengukuran akurasi tinggi yang stabil untuk cairan dengan rentang viskositas yang luas termasuk area bilangan Reynolds rendah. Hal ini cocok terutama untuk minyak bumi, gas cair, dan debit air.

Fitur Standard EX TURBINE :

  • Tingkat akurasi yang tinggi
  • Linearitas hingga ±0,15% dalam aplikasi yang paling menuntut.
  • Penurunan tekanan rendah menghemat energi.
  • Resolusi tinggi dan akurasi yang konsisten selama bertahun-tahun.
  • Rotor turbin yang dibuat dengan teknik pemesinan presisi terbaru memiliki fitur yang dapat dipertukarkan.
  • Keramik halus dan paduan tungsten-karbida digunakan untuk bantalan rotor untuk meningkatkan daya tahan.
  • Rentang pengoperasian yang luas dari 200℃ hingga +300℃.

Fitur EX TURBINE for high viscosity service :

  • Pengenalan cincin selubung memungkinkan pengukuran aliran cairan yang tepat di daerah bilangan Reynolds rendah.
  • Pulsa frekuensi tinggi yang dihasilkan per putaran rotor menguntungkan pengujian meteran dengan master, seperti pemeriksa pipa.
  • Linearitas hingga ± 0,15% atau lebih baik ….. diinginkan di bidang akuntansi.
  • Bilah rotor – setipis kertas namun cukup kokoh berkat cincin selubung berujung ganda, dan dibentuk untuk memberikan area permukaan heliks yang mengurangi kehilangan tekanan lebih dari kantilever tradisional, atau bilah berujung tunggal.
