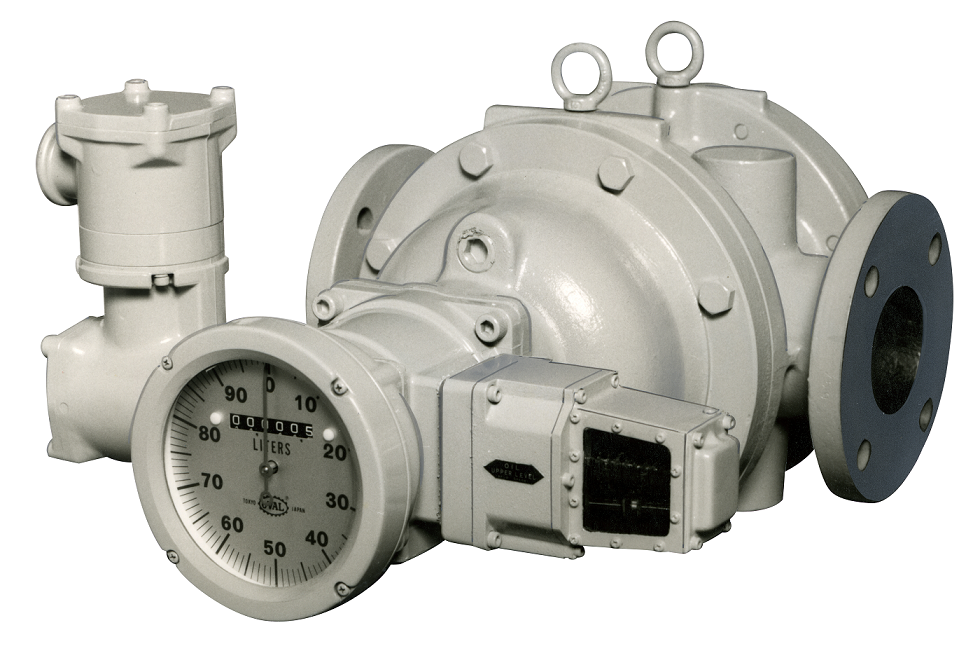

OVAL FLOW METER UF-Ⅱ FLOWMETERS

OVAL FLOWMETER UF-Ⅱ FLOWMETERS

Major specifications

Model Mechanical Counter
Nominal size 80,100mm 100 to 450mm
Connection
standard
(Flange)		 JIS 10K JIS 20K
ASME 125,
ASME/JPI 150		 ASME/JPI 150
Flow range* 8 to 180m3/h
(2types)		 17 to 2800m3/h
(7types)
Operating
temp. range		 –5 to +120°C
or 0 to +120°C		 –5 to +120°C
Max.
operating
pressure		 0.98MPa 1.96MPa
(Depends on
connection standard)
Accuracy Within ±0.2%
of reading		 Within ±0.5% or
±0.2% of reading
Power supply Not necessary (Power supply is required
for output available model.)
Output Pulse (Option)
Configuration Explosionproof and also output type is available.
Body material FC250 or SCPH2
Applicable
fluids		 Water, gasoline, light oil, heavy oil, etc.

* 5 to 1000 mPa·s in viscosity

Categories: ,

Description

OVAL FLOWMETER UF-Ⅱ FLOWMETERS

OVAL FLOWMETER UF-Ⅱ FLOWMETERS adalah flowmeter perpindahan positif baru yang dikembangkan secara khusus berfungsi sebagai jantung dalam fasilitas pemuatan di depot produk minyak.

Sistem sepasang rotor yang memiliki gigi spiral khusus, yang di desain untuk menghilangkan pulsasi dalam aliran. Hasilnya adalah tingkat getaran dan kebisingan yang sangat rendah serta akurasi pengukuran yang tinggi bahkan dalam rentang laju aliran yang rendah.



Fitur :

  • Rotasi seragam, laju aliran seragam, dan torsi seragam.
  • Umur panjang.
  • Mengizinkan pengukuran laju aliran besar untuk ukurannya yang ringkas
  • Tingkat kebisingan dan getaran yang sangat rendah.
  • Konstruksi sederhana tanpa memerlukan roda gigi pilot.
  • Rotasi rotor yang halus dan seragam menghasilkan pembangkitan pulsa yang stabil dan presisi.
  • Rotasi seragam berarti kehilangan tekanan rendah melintasi meteran.
  • Dapat memuat berbagai macam register, generator pulsa, dan instrumen lain yang kompatibel dengan pengukur aliran roda gigi oval lainnya.
